一、簡介
  液壓傳動是機械設備實現傳動與控制的關鍵技術之一，世界各國對液壓傳動工業的發展都給予了很高的重視。液壓傳動技術所具有的獨特的優點，使其廣泛應用于國民經濟和國防建設的各個領域中。液壓傳動課已成為高等學校機械類專業的必修課程之一。
液壓傳動課程以液壓傳動技術的基本概念、基本理論、基本方法、以及工程實例為主線，主要學習液壓流體力學的基礎知識，各類液壓元件的結構及工作原理，各類液壓基本回路的組成及特點，液壓系統的分析與設計方法以及工程實例等。使學生掌握液壓流體力學的基礎知識和相應的計算技能，掌握各種液壓元件的工作原理、性能及基本結構，熟練掌握液壓基本回路的構成及工作原理，為后續課程進一步分析、閱讀、設計液壓系統打下堅實基礎。
《液壓傳動》課程學習完畢后應能掌握液壓傳動技術的基本知識，液壓元件的結構特點和工作原理；掌握液壓基本回路的組成，掌握液壓傳動技術的基本知識，初步具有分析，解決實際工程問題的能力，為以后從事機械設計制造及其自動化、機械電子工程、工程機械等方面的工作打下基礎。
透明液壓傳動與觸摸屏實訓裝置是上海頂邦教育設備制造有限公司為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明實驗臺的國家空白。液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點，隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。

(參考圖)

二、主要技術參數
1、輸入電源：AC220V  50HZ
2、直流電源輸出DC220V  輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機
12輸入  8輸出（繼電器輸出方式）
   4、液壓實訓泵站配直流無級調速電機，功率：400W  調速范圍0－1500r/min
      外型尺寸： 500mm×350mm×250mm
     演示實驗油路液流要求壓力僅需0.3-0.8Mpa (油泵最高壓力：Pmax＝ 1.5Mpa)
   5.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=1.5Mpa）
7、電磁換向閥： 濕式DC24V.吸力37N
8、7寸昆侖通態觸摸屏,三組電磁換向閥
8、實訓裝置外型尺寸：1500mm×650mm×1700mm
三、主要特點
1、透明液壓傳動與觸摸屏實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用銅質快換封閉式接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與觸摸屏通訊實現人機界面控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、★配套液壓與氣壓傳動多媒體課件適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。(包含以下內容):
第1章  液壓傳動基礎知識
第2章  液壓泵與液壓馬達
第3章  液壓缸
第4章  液壓控制閥
第5章  液壓輔助裝置
第6章  液壓基本回路
第7章  典型液壓系統
第8章  液壓伺服系統
第9章  液壓系統設計計算
第10章  氣壓傳動
四、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控單向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、二位三通起?；芈贰?br style="padding: 0px; margin: 0px;"/>22、人機界面控制換向回路。
23、單向節流閥的平衡回路。
24、二位三通和單作用缸的換向回路
25、電磁溢流閥卸載回路。
26、液控換向閥的換向回路。
四、液壓仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的設計、測試和模擬的控制。包含以下四個項目
1.液壓傳動簡介及工作原理
2.液壓系統的組成及功能仿真
3.液壓回路的運行與仿真
4.液壓回路的設計與仿真
5．包含了18種仿真動態回路
a) 多級高壓回路
b) 減壓回路
c) 先導式溢流閥缷荷回路
d) 順序平衡回路
e) 回油節流調速回路
f) 旁路節流調速回路
g) 液壓缸差動連接回路
h) 三位四通電磁換向閥換向回路
i) 液控單向閥鎖緊回路  j) 順序閥控制順序動作回路
k) 壓力繼電器控制順序動作回路
l) 行程開關控制順序同步回路
m) 調速閥控制同步回路
n) 液壓馬達回油節流調速回路
o) 二位四通電磁閥換向回路
p) 手動閥換向回路
q) 速度換接回路
r) 二位二通缷荷回路
6．包含25種組態回路，
1、用手動換向閥的換向回路。2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。4、壓力調定回路。5、二級壓力控制回路。
6、用減壓閥的減壓回路。7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。9、進油節流調速回路。
10、回油節流調速回路。11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。21、二位三通起?；芈贰?br style="padding: 0px; margin: 0px;"/>22、差動連接快速回路。23、單向節流閥的平衡回路。
24、二位三通和單作用缸的換向回路25、三缸聯動回路
五、故障考核設置實訓
透明液壓傳動與觸摸屏實訓裝置設置了9種液壓閥共計16路“故障考核！”，當點開了“考考你”對話框回路自動設置故障，當回答正確時會自動關閉對話柜或手動關閉“考考你”對話框，故障自動解除，回路正常仿真。9種閥“考考你”包括模擬故障有：1手動換向閥故障2、電磁閥故障3、液壓缸故障4、調速閥故障5、減壓閥故障6、增壓缸故障7、變量泵異常8、順序閥故障9、壓力繼電器。分別對應16種回路: 1、用手動換向閥的換向回路。2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。4、壓力調定回路。5、二級壓力控制回路。
6、用減壓閥的減壓回路。7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。9、回油節流調速回路。10、調速齒輪泵的換向調速回路。
11、調速齒輪泵和調速閥組成的復合調速回路。12、流量閥短接的速度換接回路。
13、用調速閥串連聯的二次進給同路。14、用調速閥并聯的二次進給同路。
15、用順序閥的順序動作回路。16、用壓力繼電回的順序動作回路。
六、透明液壓傳動與觸摸屏實訓裝置清單

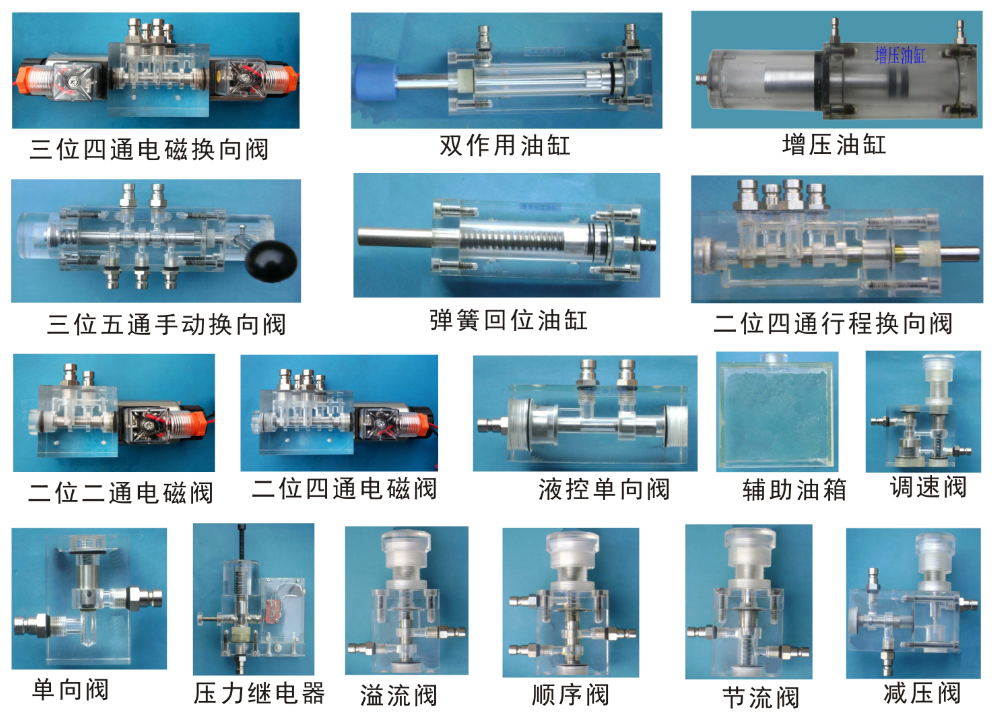

七、液壓元件
