| 序號 | 名稱 | 技術參數 |
| 1 | 概述 | 1.含有低頻125K、高頻13.56Mhz、超高頻915MHz、2.4Ghz有源四種頻段的RFID模塊，二維碼指紋識別節點，智能控制節點以及一個模擬攝像頭；
2.四種頻段讀卡器可以切換至串口模式，直接與PC機上位機應用程序交互；也可切換至ZigBee模式，通過ZigBee組網，將RFID讀卡數據無線傳輸至網關應用軟件；
3.使用低頻讀卡器實現基本工作原理及實驗教學，也提供基于低頻的牲畜養殖畜牧耳標實訓案例；
4.使用高頻讀卡器實現高頻工作原理及實驗教學，也提供基于高頻的圖書館管理實訓案例；
5.使用超高頻讀卡器實現基本工作原理及實驗教學；也提供基于超高頻的倉儲出入庫實訓案例；
6.使用2.4G讀卡器與標簽實現工作原理及實驗教學，也提供基于有源讀卡器等設備實現ETC模擬收費管理實訓系統；
7.使用指紋識別與控制節點實現門禁管理系統；
8.使用攝像頭實現圖像處理、人臉檢測門禁管理系統。 |
| 2 | Cortex-A9網關 | 1）核心板資源：
（1）CPU：Cortex-A9四核心的Samsung x6818，主頻1.4GHz；
（2）GPU：MAIL-400，3D圖形加速
（3）內存: 1GB DDR3；
（4）EMMC: 8GB；
（5）核心板+底板設計：核心板加裝屏蔽罩，郵票孔方式與底板連接，抗干擾能力更強，比插針式更穩定可靠。要求引出核心板信號線，不少于188PIN。
2）網關主板資源：
（1）LCD接口：7寸IPS電容屏（16:9），分辨率1024×600；
（2）USB接口：2路USB_HOST 2.0輸出，1路USB OTG；
（3）Ethernet接口：核心板內置千兆IP，外加不超過3RMB的PHY芯片即可，支持10/100/1000M，RJ45接口；
（4） 串口：2路3線RS232，1路TTL接口，1路RS485，1路Bluetooth；
（5）CAN總線接口：1路；
（6）RS485總線接口：1路；
（7）HDMI 接口：HDMI1.4a，最大支持1920*1080高清數字輸出;
（8）LVDS液晶屏接口：單通道，最大支持1920*1080；
（9）攝像頭接口：1路CMOS并行接口，最大支持800萬像素；
（10）AV接口：1路模擬視頻母口輸入；
（11）外部存儲擴展接口：SD卡、TF卡接口；
（12）音頻接口： 1路MIC輸入，1路1. 8w喇叭；
（13）按鍵：1個復位按鍵、1個休眠喚醒按鍵，2個音量鍵；
（14） 藍牙WiFi：板載藍牙WiFi二合一模塊；
（15）Mini PCIe接口：標準可插入4G通信模模塊；
（16）24Pins應用擴展接口：用于處理器外設接口擴展功能，包含3路串口、1路PWM、1路IIC、1路ADC、8個GPIO，5V電源。
要求板載1個ZigBee協調器通信模塊。 |
| 3 | ZigBee通信模塊 | 通信模塊：通過單排針與底板連接，默認采用2.4G板載天線通信；預留膠棒天線接口；
功能：傳感器采集、執行器控制，以及ZigBee網絡自組網。
射頻芯片：CC2530；
Flash容量：≧128KB；
RAM容量：8K的RAM；
數據通訊接口：RS232或TTL UART接口；
天線接口：2.4G板載天線；
協議標準：IEEE802.15.4；
協議棧：默認采用ZigBee 2007；
傳輸速率：無線數據傳輸速率約為20~250kbps；
工作電壓：供電電壓典型值默認DC 3.3V。 |
| 4 | 125KHZ 低頻讀卡節點 | 采用STC11F04E主控，與125K射頻卡基站模塊進行數據交互，支持射頻信息通過串口、zigbee無線兩種模式與上位機或android網關進行通信。
板載RS232串行接口、ZigBee通信模塊，可通過雙位撥碼開關切換。
支持標準：125K ID；
讀卡距離：0-10cm；
讀卡時間：1-2ms；
工作頻率：125KHz；
支持卡片類型：TEMIC 5557、EM4305可讀寫系列
通訊方式：RS232和Zigbee
供電電源：DC5V； |
| 5 | 13.56M高頻讀卡器節點 | 采用STM32單片機主控，與TRF7970高頻基站電路進行數據交互，支持射頻信息通過RS232串口、Zigbee無線兩種方式與上位機或android網關進行通信。
板載RS232串行接口、ZigBee通信模塊，可通過雙位撥碼開關切換。
控制芯片：STM32F103CBT6；
支持標準：ISO15693；
讀卡距離：0-10cm；
讀卡時間：1-2ms；
工作頻率：13.56MHz；
通訊方式：RS232和Zigbee
供電電源：DC5V. |
| 6 | 915MHZ超高頻讀寫器節點 | 采用RLM100超高頻讀寫器核心部件，里面集成了PLL、發射、接受、耦合器以及MCU等外設，通過API函數庫控制模塊，支持射頻信息通過RS232串口、Zigbee無線兩種方式與上位機或網關進行通信。
天線：陶瓷天線
支持標準：ISO18000-6C、EPC GEN 2標準；
讀卡距離：讀卡大于50cm， 寫卡距離為讀卡的70%；
讀卡時間：讀每8字節小于5ms，寫每4字節小于25ms；
工作頻率：902~928MHz；
最大RF輸出功率：20dBm；
特點：輸出功率可以調整；
通訊方式：RS232和Zigbee
供電電源：DC5V。 |
| 7 | 2.4G微波讀寫節點 | 采用nRF24LE1主控，內部集成2.4Ghz無線傳輸模塊和STM32F103單片機，實現與2.4G讀卡器的功能，可與2.4G標簽進行無線通信。支持射頻信息通過RS232串口、Zigbee無線兩種方式與上位機或網關進行通信。
工作主頻；2.4 GHz ～ 2.483 GHz
讀卡距離：最大80米
衰減距離：1-80米可調節（距離誤差±15%）
識別角度： 全向
極化方式： 垂直極化或雙極化
通信機制： 基于 HDLC 時分多址和同步通信機制
抗干擾性： 頻道隔離技術，多個設備互不干擾
安 全 性： 加密計算與安全認證，防止鏈路偵測
通訊接口：RS232/USB、ZigBee
工作溫度: -40℃～+85℃(工業級）
工作濕度: 10%～90%RH
電 壓：+5VDC（5VDC）
電 流：≤100mA |
| 8 | 二維碼指紋識別節點 | 采用高性能Cortex-M3 32位微處理器STM32F103，主頻72MHz；內存：8KB SRAM，F(xiàn)lash存儲：128KB；通過串口與指紋識別模塊、二維碼掃描模塊、無線通信模塊進行交互，實現識別信息的無線傳輸。
具有指紋識別功能，集成指紋算法芯片，具有指紋圖像處理、特征提取、模板生成、模板存儲、指紋比對（1:1）或指紋搜索等功能。
圖像像素：160*160pixel
圖像分辨率：508dpi
模板文件：512字節
存儲容量：120枚
認假率FAR:<0.0001%
拒真率FRR：<1.0%
搜索時間：<0.3s
具有二維碼掃描功能，內嵌二維解碼芯片，圖像采集器與解碼板一體設計，640*480 CMOS傳感器，超長識讀距離，最遠可達70cm；識別速度：最快100ms識別結果
顯示：標配LED彩屏
支持zigbee通訊協議。
供電：DC5V |
| 9 | 智能控制節點 | 采用高性能Cortex-M3 32位微處理器STM32F103，主頻72MHz；內存：8KB SRAM，F(xiàn)lash存儲：128KB。
板載ZigBee通訊模塊，接收無線命令，控制舵機、直流電機動作?？膳c其他RFID節點、二維碼指紋識別節點組合，組建各種物聯網應用場景。 |
| 10 | 高清USB攝像頭 | 分辨率：高清1080p；
成像組件：索尼高清芯片
像素：PAL1020H*596V(61萬像素)，NTSC1020H*508V（52萬像）
焦距：2.8,3.6mm,6mm,8mm,12mm，16mm，可選；
制式：PAL制式，
信噪比: ≧54dB
同步方式：內同步；
輸出：1.0VP-P75Ω（BNC）；
工作溫度：-30℃~50℃；
工作電源：DC5V2A |
| 11 | 低頻上位機應用軟件 | 運行在windows系統中，通過串口與低頻讀卡模塊通訊。
支持EM4100、T5557低頻卡。
具有串口屬性配置、低頻卡的多塊快速讀操作、單個塊讀操作、快速寫操作、第0配置值計算、天線值計算、兩種低頻標簽讀取卡號的功能。
提供T5557卡配置成ID卡的功能。
開發環境：Visual Studio2010以上
語言：C# |
| 12 | 高頻上位機應用軟件 | 運行在windows系統中，通過串口與高頻讀卡模塊通訊。
具有串口屬性配置、讀高頻標簽單個塊、多個塊、獲取卡片信息、獲取多個塊安全狀態、復位到準備狀態、鎖定標簽卡片塊、寫單個塊、寫多個塊數據、設置靜默狀態、設置被選擇狀態、寫應用標志位、鎖定應用標志位、寫數據存儲格式、鎖定數據存儲格式等功能。
開發環境：Visual Studio2010以上
語言：C# |
| 13 | 超高頻上位機應用軟件 | 運行在windows系統中，通過串口與超高頻讀卡模塊通訊。
具有串口屬性配置、EPC識別（單步、單標簽循環、防碰撞）、讀取數據（不指定UII、指定UII）、寫入數據（不指定UII、指定UII、多字節數據寫）、寫EPC操作、安全操作、鎖定操作、查詢固件版本號、產品ID功能。
開發環境：Visual Studio2010以上
語言：C# |
| 14 | 2.4G有源上位機應用軟件 | 運行在windows系統中，通過串口與2.4G有源讀卡器通訊。
具有串口屬性配置、讀卡器設置（可設置波特率、信道、PID、功率）、標簽設置（標簽號設置、信道、PID）、標簽控制（控制標簽上的LED的開啟或關閉）、2.4G有源標簽讀取、標簽塊區讀寫等功能。
開發環境：Visual Studio2010以上
語言：C# |

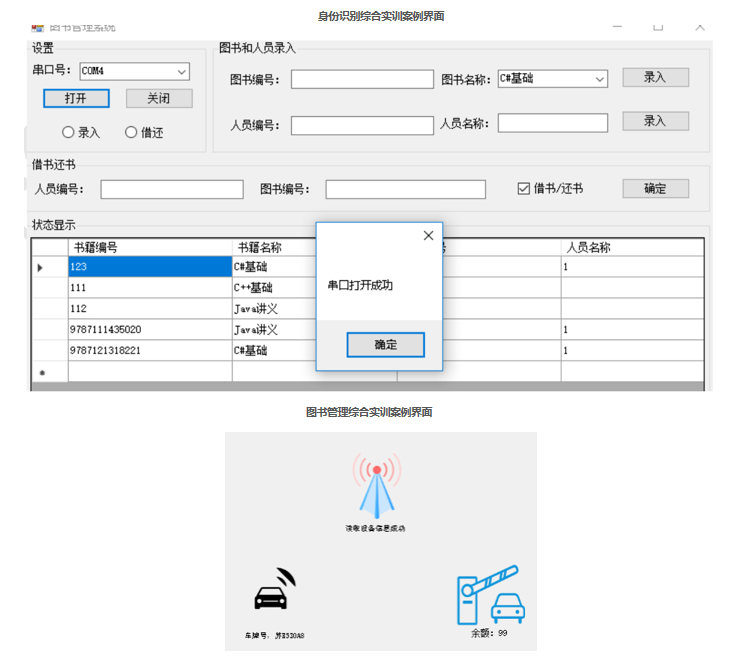

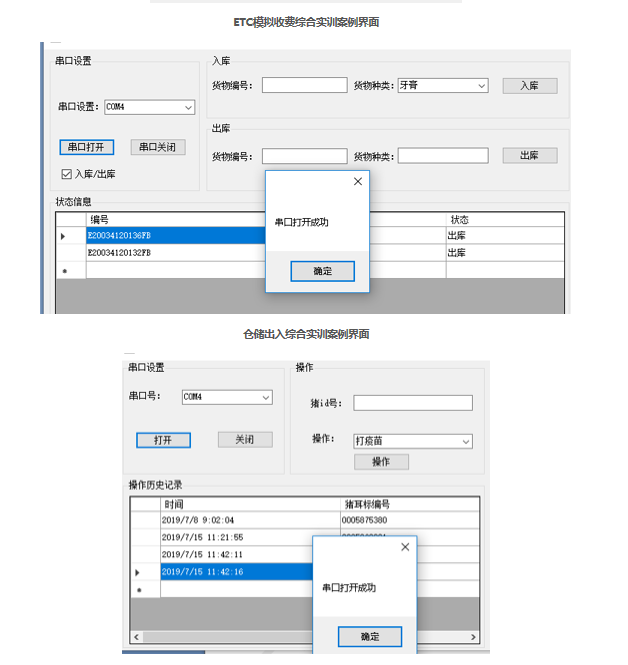

| 15 | 上位機綜合實訓應用軟件 | 至少要包含基于低頻的牲畜養殖耳標應用實訓、基于指紋的身份識別應用軟件、基于高頻和二維碼的圖書管理應用軟件、基于2.4G和高頻的ETC模擬收費應用軟件、基于超高頻的倉儲出入庫應用軟件等5個以上。 |

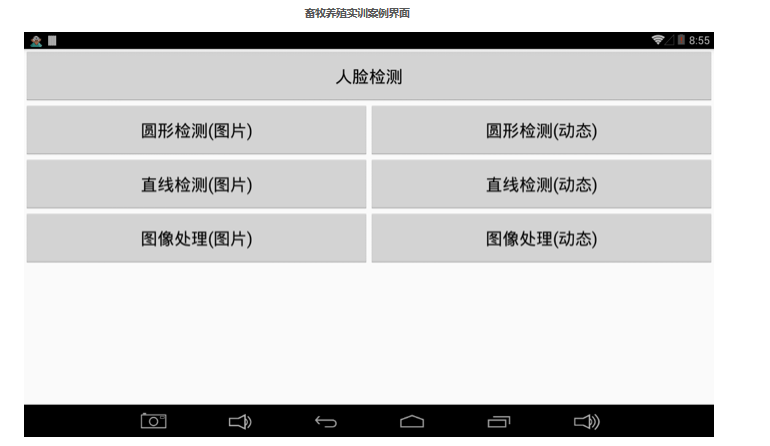

| 16 | Android網關應用軟件 | 至少要包括低頻、高頻、超高頻、2.4G有源讀取標簽卡號的應用軟件、數字圖像處理軟件、人臉檢測應用軟件等3個以上。 |

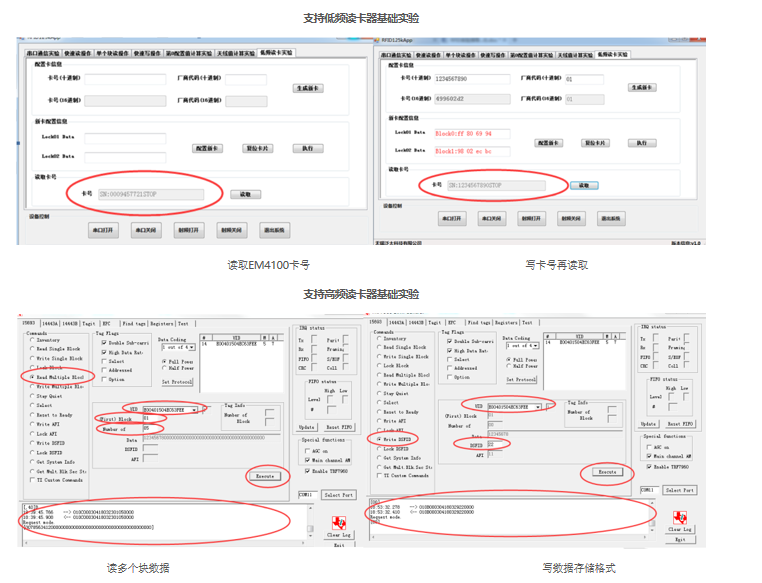

| 17 | 課程實驗 | 1、要求提供低頻RFID課程實驗，基礎讀寫卡實驗不少于9個，如EM4100標簽內部結構簡介、T5557標簽內部結構簡介、低頻讀卡器與PC的聯機測試、EM4100卡讀ID號實驗、T5557卡初始化配置、T5557卡快速讀取頁數據、T5557卡單塊及多塊讀操作、T5557卡單塊及多塊快速寫操作、T5557卡復制ID卡操作；
2、要求提供高頻RFID課程實驗，基礎實驗不少于12個，如尋找單張/多張標簽及標簽總量、讀寫單個塊操作、鎖定標簽塊操作、讀寫多個塊數據、設置標簽進入靜默狀態、設置標簽處于被選擇狀態、復位標簽進入準備狀態、向標簽寫應用標志位
鎖定應用標志位、寫數據存儲格式標志位、鎖定數據存儲格式ID標志位、獲取標簽信息、獲取多個塊安全狀態等。

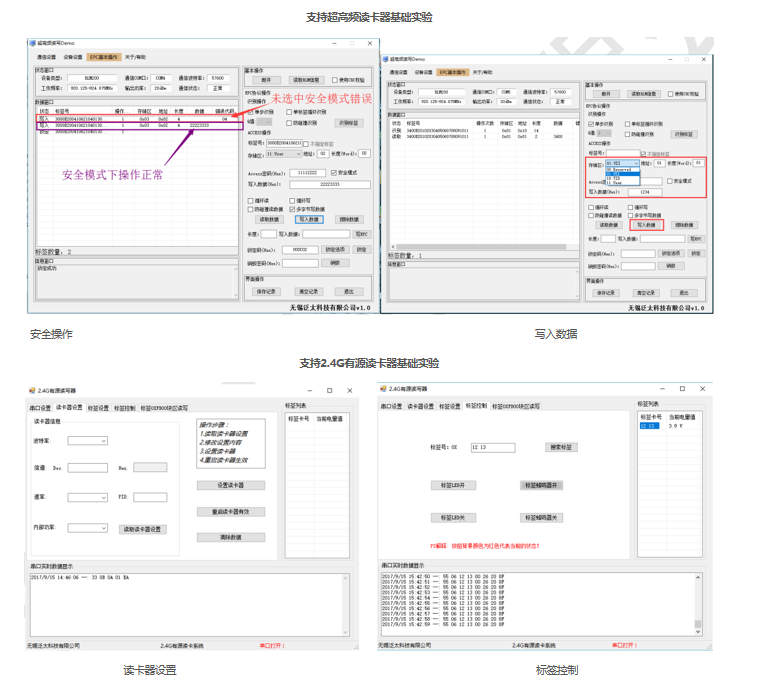

3、要求提供超高頻RFID課程實驗，不少于5個，如EPC單卡及多卡識別實驗、TID單卡及多卡識別實驗、EPC讀寫操作實驗、GEN2標簽的列舉數據和多字節操作實驗、GEN2標簽的USER數據讀寫實驗。
4、要求提供2.4G有源課程實驗，不少于8個，如2.4G基站讀寫器設置實驗、2.4G標簽設置實驗、信道及PID修改實驗、2.4G標簽LED控制實驗、2.4G標簽蜂鳴器控制實驗、2.4G標簽flash8數據讀取實驗、2.4G標簽flash5寫操作實驗、標簽上報應用實驗。

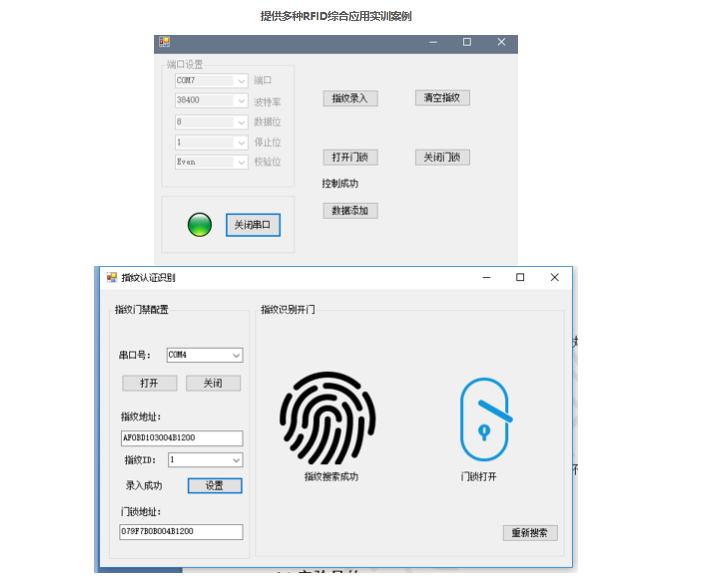

5、要求提供RFID行業應用實訓案例不少于5個，如基于指紋識別的身份管理實驗、基于二維碼和高頻的圖書管理系統、基于高頻的2.4GETC模擬收費系統、基于超高頻倉儲出入庫管理系統、基于低頻的牲畜耳標管理系統等。

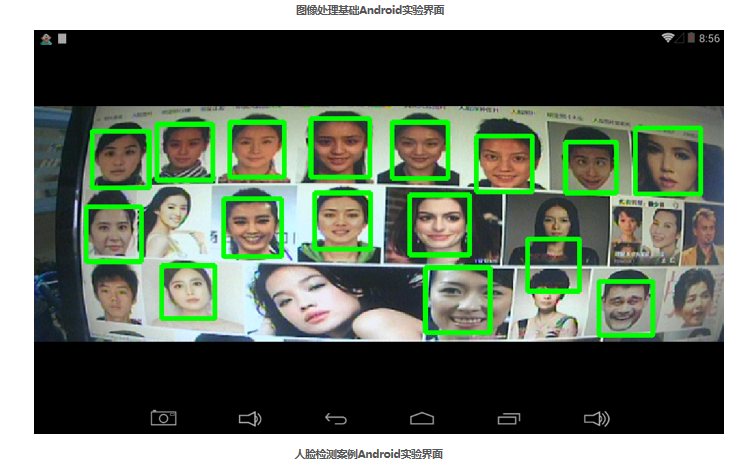

6、要求提供其他識別技術實驗不少于4個，如指紋識別門禁控制系統、二維碼顯示系統、CMOS攝像頭視頻瀏覽、OpenCV人臉檢測等。
7、要求提供RFID實驗操作視頻不少于5個，如低頻實驗操作視頻、高頻讀寫器實驗操作視頻、超高頻實驗操作視頻、有源2.4G固件燒寫視頻、有源2.4G基礎實驗視頻等。
|
