起亞 K5 汽車實訓整體方案—上海頂邦教育設備有限公司
風悅達起亞K5是一款頗具運動感的全新中高級轎車，由世界三大汽車設計大師之一的彼得·希瑞爾（PeterSchreyer）設計，其車名首字母“K”，擷用“KIA”與英文“Kinetic”（動力）的首字母，代表起亞領先的造車?yán)砟詈图舛丝萍肌?br /> K5的主要目標人群是擁有成功享受快樂，品鑒經典而不失熱情的精英人群，他們獨具品位、尊享格調，又滿懷縱橫天地的豪情，不受世俗束縛，用優雅和智慧書寫著成功人生。尊貴與動 東風悅達起亞K5
感并重的K5恰好滿足了這些精英人群的需求，為他們開創品質、格調、時尚的汽車生活。
發動機實訓室
| 序號 | 設備名稱 | 數量 | 型號 | 單價 | 說明 |
| 1 | 電控發動機實訓臺 | 1 | 起亞K5電控汽油發動機 | 78000 | 全新 |
| 2 | 發動機解剖臺架 | 1 | 悅達起亞K5電控汽油發動機 | 42000 | 翻新 |
| 3 | 電控發動機拆裝實訓臺 | 1 | 悅達起亞K5 | 42000 | 翻新 |
| 4 | 發動機電控系統（噴射與點火系統）示教板 | 1 | 悅達起亞K5 | 28000 | 全新 |
底盤實訓室
| 序號 | 設備名稱 | 數量 | 型號 | 單價 | 說明 |
| 1 | ＡＢＳ制動防抱死系統實訓臺 | 1 | 起亞K5汽車ABS | 41000 | 全新 |
| 2 | 自動變速器實訓臺 | 1 | 起亞K5 | 75000 | 翻新 |
| 3 | 電控助力轉向系統實訓臺 | 1 | 起亞K5汽車 | 46000 | 全新 |
| 4 | 動力轉向系統實訓臺 | 1 | 起亞K5汽車 | 45000 | 全新 |
| 5 | 自動變速器拆裝實訓臺 | 1 | 起亞K5汽車 | 48000 | 翻新 |
| 6 | 自動變速器解剖臺架 | 1 | 起亞K5汽車 | 48000 | 翻新 |
電器與空調實訓室
| 序號 | 設備名稱 | 數量 | 型號 | 單價 | 說明 |
| 1 | 啟動系統示教板 | 1 | 起亞K5汽車 | 15000 | 全新 |
| 2 | 充電系統示教板 | 1 | 起亞K5汽車 | 14500 | 全新 |
| 3 | 燈光系統示教板 | 1 | 起亞K5汽車 | 35000 | 全新 |
| 4 | 儀表系統示教板 | 1 | 起亞K5汽車 | 35000 | 全新 |
| 5 | 刮水器系統示教板 | 1 | 起亞K5汽車 | 19000 | 全新 |
| 6 | 倒車?yán)走_(dá)系統示教板 | 1 | 起亞K5 | 16000 | 全新 |
| 7 | 安全氣囊實訓臺 | 1 | 起亞K5 | 19500 | 全新 |
| 8 | 音響系統實訓臺 | 1 | 起亞K5 | 19500 | 全新 |
| 9 | 電動門窗及車門防盜系統實訓臺 | 1 | 起亞K5 | 39000 | 全新 |
| 10 | 電動座椅示教板 | 1 | 起亞K5 | 32000 | 全新 |
| 11 | 全車電器實訓臺 | 1 | 起亞K5 | 55000 | 全新 |
| 12 | 自動空調實訓臺 | 1 | 起亞K5 | 39000 | 全新 |
| 13 | 手動空調實訓臺 | 1 | 起亞K5 | 58000 | 全新 |
技術參數

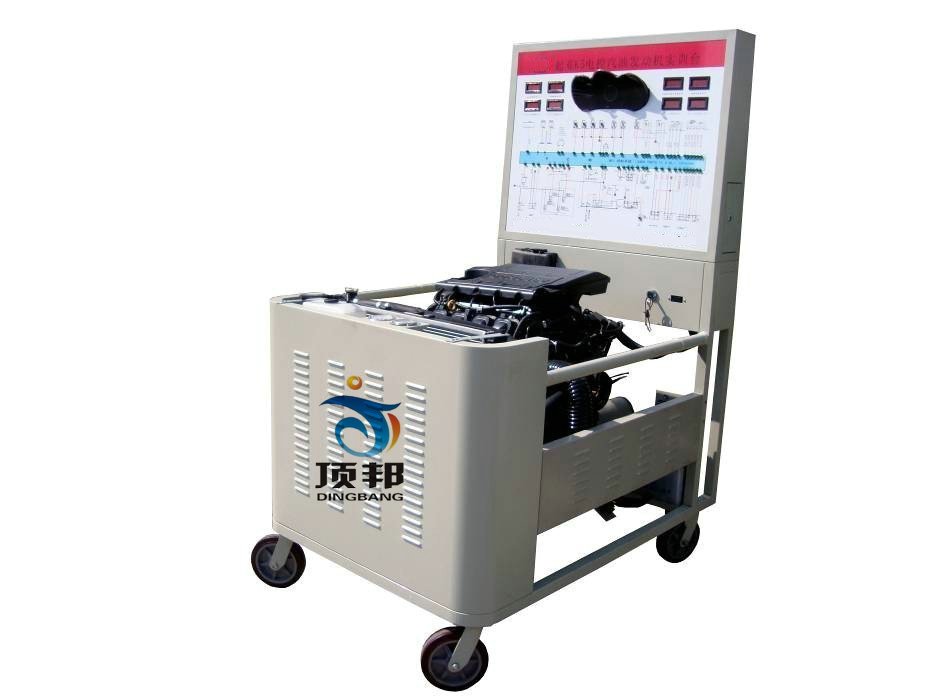

起亞K5電控發動機實訓臺
一．產品簡介
本實訓系統以起亞K5 2.0L原廠電噴汽油發動機總成及運行附件為主體部件，發動機可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴汽油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車發動機模塊各單元教學需要。
3．適用于汽車?yán)韺?shí)一體化教學模式的教學需要。
4．適用于現場教學的教學模式的教學需要。
5．適用于行動導向教學模式的教學需要。
6．適用于工藝化教學模式的教學需要。
7．適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8．適用于模塊化教學模式的教學需要。
9．適用于汽車職業技能鑒定考核的需要。
10．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
起亞K5 2.0L CVVT發動機總成、原車發動機控制電腦、電子油門加速機構、組合儀表、發動機起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、原車故障檢測通訊的診斷座、散熱系統、臺架操作說明書、實驗指導書等附件。
各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。
四．功能特點
1．發動機正常起動運行、發動機各模擬運行工況正常（包含：怠速、加速、減速工況等）。
2．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障。
3．電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
4．指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。
5．配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。
6．實訓臺面板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板或5mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析控制系統的工作原理。
7．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
8．實訓臺加裝蓄電池的電源總開關等安全保護裝置。
9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五．外形與顏色
設備外形：1400×1000×1740mm(長×寬×高)；
設備顏色：亞光灰（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：100mm×50mm(直徑×寬度)
4.5腳輪支撐：1.5T
七．技術指標
1.工作電源：直流12V
2.燃油標號：依發動機型號
3. 不銹鋼油箱容積：10L
4.工作溫度：-40℃～+50℃
5．主機：原車裝置

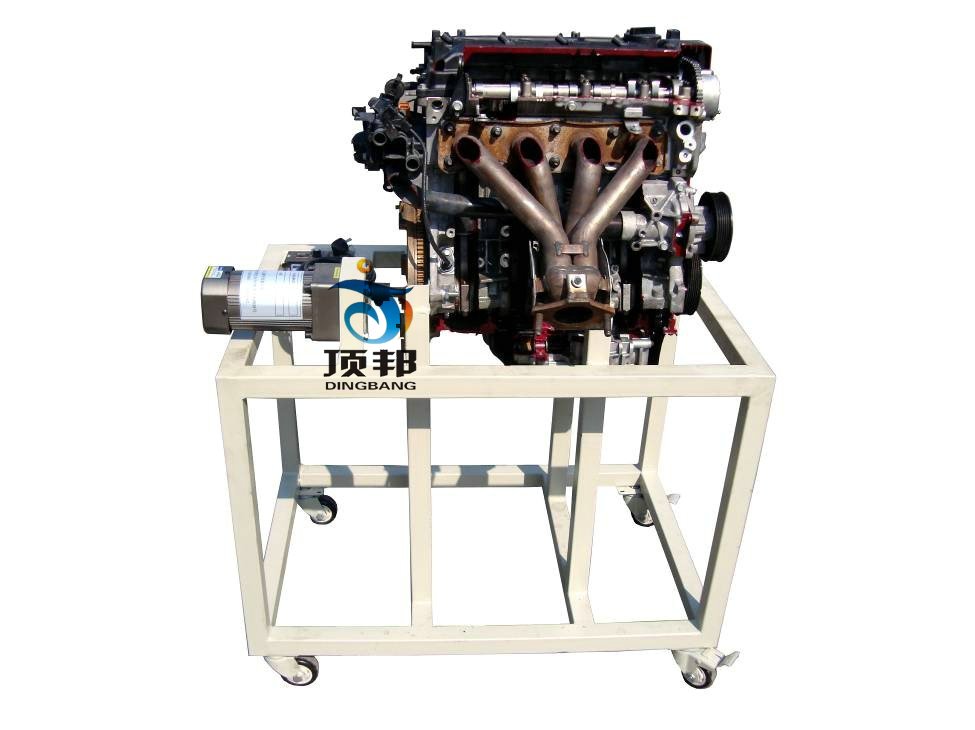

悅達起亞K5電控汽油發動機發動機解剖臺架
一．產品簡介
本實訓系統以原廠汽車發動機總成實物機械總成為基礎，解剖關鍵部位，剖面涂不同顏色，突出結構層次，可對發動機進行原理與結構展示。
適用于各類型院校及培訓機構對汽車發動機結構理論和維修實訓的實訓教學需要。
二．主要用途
1．適用于各類型院校及培訓機構對汽車發動機原理與結構展示教學需要。
2．適用于汽車職業技能鑒定考核的需要。
3．適用于發動機的結構與原理認知、拆卸和裝配提供標準參照物等教學需要。
三．結構組成
解剖的四缸發動機機械總成（包含發動機總成、進排氣歧管及發電機附件等）、移動式的安裝底座等、臺架操作說明書等附件。
四．功能特點
1.進行發動機的原理與結構展示。
2.減速電動機驅動發動機，動態演示發動機工作過程。
3．解剖關鍵部位，剖面涂不同顏色，突出結構層次。
4．配套安裝底座。
5．安裝底座采用鋼性結構焊接，臺架表面采用烤漆工藝。
6．配套使用說明書及實訓指導書。
五．外形與顏色
設備外形：1200×500×100mm (長×寬×高)
安裝底座顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
2.1萬向帶鎖止功能腳輪
2.2腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.3腳輪：30mm×20mm(直徑×寬度)
七．技術指標
1.電源：220V
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．電動機：220V/250W 15轉/分
5．漏電保護開關：DZ47LE-32

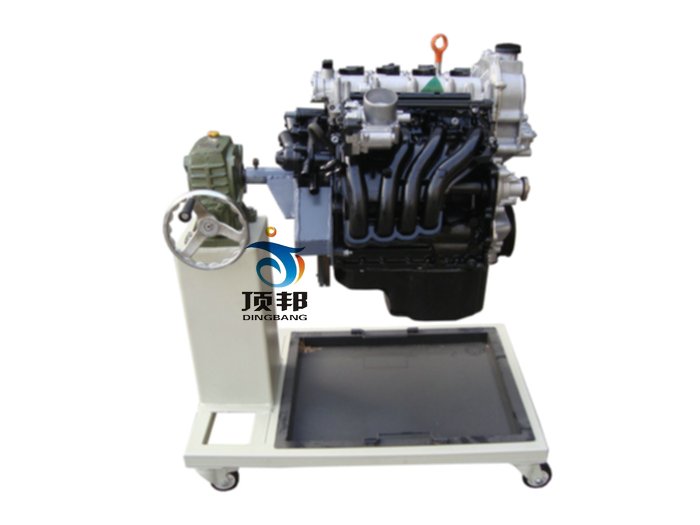

悅達起亞K5 電控發動機拆裝實訓臺
一．產品簡介
本實訓系統以原廠汽車發動機機械總成為基礎，配套專用拆裝翻轉架，可對汽車發動機可做軸向任何角度翻轉和靜止操作且任意位置鎖止，可對發動機進行拆卸和裝配實訓。
適用于各類型院校及培訓機構對汽車發動機結構理論和維修實訓的實訓教學需要。
二．主要用途
1．適用于各類型院校及培訓機構對汽車發動機結構理論和維修實訓的拆裝與檢測實訓教學需要。
2．適用于各類型院校及培訓機構對汽車發動機模塊各單元教學需要。
3．適用于模塊化教學模式的教學需要。
4．適用于汽車職業技能鑒定考核的需要。
5．適用于各模塊的結構與原理認知、拆卸和裝配、檢測與維修等教學需要。
三．結構組成
發動機機械總成（包含發動機機體總成、進氣歧管、排氣歧管、傳感器與執行器、油底、發動機內外附件等）、減速機總成、翻轉架總成、專用接油盤、操作手柄等附件、移動臺架等、臺架操作說明書、實驗指導書等附件。
四．功能特點
1．拆裝中發動機可做軸向任何角度翻轉和靜止。
2．進行發動機的基本操作和學習。
3．拆卸和裝配實訓。
4．配套使用說明書及實訓指導書。
5．采用減速翻轉機構，可使拆裝物旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
6．底部放置接油盤，便于小零件或螺絲的集中存放。
7．實訓臺采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五．外形與顏色
設備外形：1000×600×1100mm (長×寬×高)
設備顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
2.1前二只萬向帶鎖止功能腳輪
2.2后二只萬向腳輪
2.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.4腳輪：60mm×50mm(直徑×寬度)
2.5腳輪支撐：1.0T
七．技術指標
1. 減速機：MOPA70
2.工作溫度：-40℃～+50℃

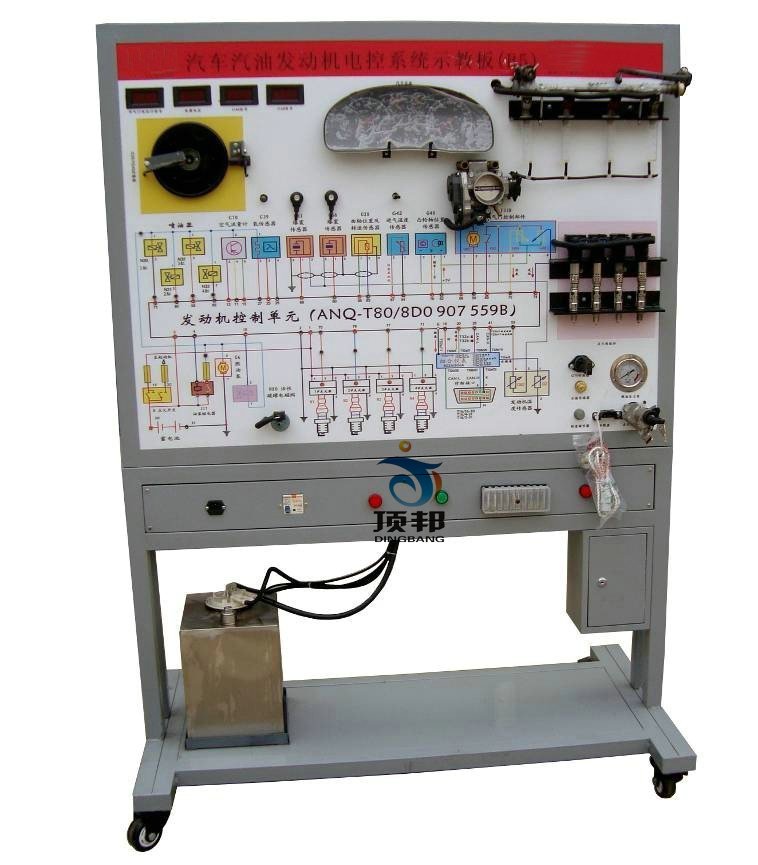

K5發動機電控系統（噴射與點火系統）示教板
一．產品簡介
本產品選用原車發動機電控系統實物，展示汽車發動機電控系統的結構與原理；面板上繪有完整的汽車發動機電控系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
二．主要用途
1．適用于各類型院校及培訓機構對汽車汽車發動機電控系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車汽車發動機電控系統模塊單元教學需要。
3．適用于汽車職業技能鑒定考核的需要。
4．適用于汽車汽車發動機電控系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
K5發動機電控單元、儀表控制單元、防盜模塊、防盜鑰匙、發動機各類傳感器、發動機各類執行器、電子油門裝置、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色UV噴繪電路原理圖、控制面板、可移動臺架、使用說明書等。
四．功能特點
1．可運行汽車汽車發動機電控系統，展示汽車汽車發動機電控系統的組成結構及原理。
2．操縱點火開關與調節開關，可真實演示汽車發動機電控系統的工作過程(點火與噴射)。
3.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4.面板上安裝有檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
5.防盜匹配等操作。
6.裝有診斷座，可讀取故障碼與數據流等。
7．面板上繪有原車一致的彩色UV平板噴繪電路圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析系統的工作原理。
8．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝帶萬向自鎖腳輪裝置。
9. 配備有使用說明書、實驗指導書等相關資料。
10．臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
五．外形與顏色
設備外形：1240×650×1700mm(長×寬×高)
設備顏色：亞光灰（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
七．技術指標
1.工作電源：直流12V
2.工作溫度：-40℃～+50℃
3．交流電源：220V
其他參數 請來電13817525788 徐經理索取
