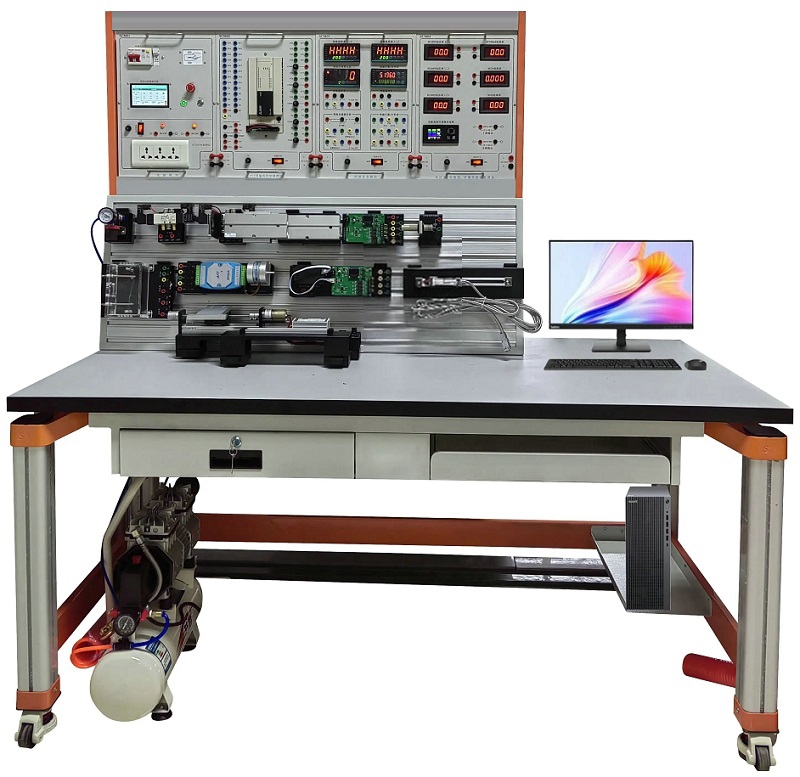

| 1 | 傳感器應用技術電源屏 | 尺寸：約L1120mm*W290mm*H900mm。
電源屏結構：采用鋼板做骨架，經過機械加工成型，表面靜電噴塑處理。上下框架之間構成窗式導軌，實驗掛箱可在導軌上自由組合、移動、裝卸。
設有專用型材用于快速卡裝傳感器模塊 |
| 2 | 實訓桌
| 尺寸：約L1600mm*W800mm*H780mm。
子臺面板至少采用厚度≥25mm E1 級復面合成板。
要求采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳。主體結構需通過左、右各 2 個 C 字形鋁壓成型構件聯接，臺面高度≥800mm。
要求桌面板下設支撐框架，截面尺寸≥30×30mm。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸≥70×70mm，四面帶槽，槽寬≥8mm，端部配套塑料堵頭，要求槽內可適用工業鋁型材通配螺母及配件。
要求 C 字形鋁壓成型構件為左、右對稱件，外形≥160×166×70mm。 |
| 3 | 電源模塊 | 尺寸：約L268mm*W405mm*H159mm。
1.單相交流電源：?jiǎn)蜗嘟涣麟娸敵?，供外接儀器設備用。
2.直流穩壓電源：DC24V，電流2A，帶有熔斷器保護功能；
3.直流穩壓電源：DC12V，電流5A，帶有熔斷器保護功能；
4.配有電源指示、啟動按鈕、停止按鈕、啟動停止指示、急停開關、日光燈開關等器件。
5.安全用電：要求配套實驗室智慧用電安全控制系統，智能電源管理系統至少具有過溫、短路、過流、過壓、欠壓、失壓、功率限定 7 大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；要求電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線 4G 和有線以太網與手機 APP 和 PC 端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
（1）智能終端：要求可以實時監控設備運行情況，提供 Zigbee、CAN 等多種通信模式，需具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC 端進行授權之后，設備可啟動使用，PC 端可分時預約設備的啟動和停止。
（2）手機 APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近 2 年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
（3）PC 端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
（4）后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。 |
| 4 | PLC及擴展掛箱
| 尺寸：約L268mm*W405mm*H159mm。
PLC主機
電源電壓：AC100~240V
額定頻率：50/60Hz
輸入形式：漏型/源型
輸入點數：24
輸出種類：繼電器
輸出點數：24
PLC模擬量模塊
分辨率12位二進制的模擬輸入輸出適配器。
模擬輸入2頻道和模擬輸出1頻道的輸入輸出混合的適配器。
2頻道的電壓輸入(DC0～10V)、或輸入電流(DC 4～20毫安)。
1頻道的輸出電壓(DC0～10V)、或電流輸出(DC 4～20毫安)。
指定各頻道每輸入或者輸入電流的電壓。
模擬輸入范圍
輸入電壓:DC 0～10V(輸入電阻198.7 kΩ)
輸入電流:DC 4～20毫安(輸入電阻250Ω)
分辨率
輸入電壓:2.5mV (10 V×1/4000)
輸入電流:5μA(16mA×1/3200)
輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 5 | 控制儀表掛箱
| 尺寸：約L268mm*W405mm*H159mm
電源：100~240V AC/DC
控制輸出：繼電器
報警輸出：二路
顯示位數：6位顯示
外形尺寸：48H*96W*94.5L
智能溫控表 2個
電源：100~240V AC/DC
變送輸出：4~20MA
控制輸出：繼電器
報警輸出：二路
信號輸入：?jiǎn)温吠ㄓ幂斎霟o(wú)通訊
輸入信號：?jiǎn)蜹C/RTD通用輸入
顯示位數：4位顯示
面板尺寸：48H*96W
智能傳感器儀表
電源：100~240V AC/DC
變送輸出：4~20MA
控制輸出：繼電器
報警輸出：二路
信號輸入：一路輸入
輔助電源：帶DC24V輔助電源
面板尺寸：48H*96W
信號端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 6 | 電壓電流表可調直流電源模塊
| 尺寸：約L268mm*W405mm*H159mm
三位半數字電流表：量程DC200MA，工作電壓DC5V 1個
三位半數字電壓表：量程DC200V 工作電壓DC5V 3個
三位半數字電流表：量程DC2A工作電壓DC5V 1個
三位半數字電流表：量程DC5A工作電壓DC5V 1個
提供雙路直流程控電源:采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。2.8寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。
儀表供電系統：配有變壓器、儀表電源板、開關等器件。
端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 7 | 按鈕及繼電器掛箱
| 尺寸：約L268mm*W405mm*H159mm
繼電器：J DC24V 8T 6個
繼電器座： 6個
自復按鈕開關 LAS2Y-11 Φ12 圓形頭 綠色 4個
自鎖按鈕開關 LAS2Y-11Z Φ12 圓形頭 綠色 4個
端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 8 | 超聲波傳感器模塊
| 尺寸：約L260mm*W80mm*H90mm
四探頭倒車?yán)走_(dá)
核心數量: 4個探頭
報警音量: 80dB及以上
工作溫度范圍: -40℃-80℃
測試距離: 2.0m-0.4m
是否支持夜視: 否
顯示器類型: LCD顯示器
探頭個數: 4個
端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 9 | 光敏傳感器模塊
| 尺寸：約L160mm*W80mm*H90mm
功能：光敏傳感器感受外界光線的強弱分四個等級，輸出四種開關量信號到端子。
主要器件：組件光敏傳感器線路板 1套
端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 10 | 容柵位移傳感器單元
| 容柵位移傳感器
分辨率：0.01MM
示值誤差：0.03MM
示值變動性：0.01MM
測量zui大速度：1.5M/S
公英制轉換
清零開關
電池（1.55V）SR44w
232串口信號輸出 |
| 11 | 磁柵位移傳感器單元
| 開式磁柵尺
量程:100mm
分辨率:1μm
零位:無零位
電源電壓:DC5V-24V
輸出方式:線性輸出
接頭方式:DB9 |
| 12 | 數字量傳感器模塊
| 尺寸：約L240mm*W80mm*H90mm
旋轉變壓器―數字轉換板 1套
組件電機調速器線路板 1套
水平運動機構 1套
光柵尺
分辨率:5μm
精確度：±5μm
電源電壓:DC5V-24V
輸出方式:線性輸出
接頭方式:DB9 |
| 13 | 電磁閥單元
| 電磁閥 1個
螺紋直通接頭 3個
消聲器 2個
固定螺栓（短） 1個
模塊卡座 1個
三位五通電磁閥座 1個
端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 14 | 旋轉變壓器單元
| 旋轉變壓器
輸入電壓： AC7V
頻率：10KHz
轉換率：0.5±5%
電氣誤差：±10Max
最大運行速度：500S/-1
變壓器座 1個
蓋板 1個
轉軸 1個
深溝球軸承 696ZZ（內徑6 外徑15 厚度5） 2個
軸用卡簧 GB/T894.2-1986 φ12 2個 |
| 15 | 氣缸運動單元
| 氣缸：TN20*100 缸徑：φ20，行程：100mm 2個
速度控制閥： 4個
磁性開關：2個
固定螺栓（長）： 1個
模塊卡座2：1個
氣缸底盒：1個
氣缸安裝片： 1個
端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 16 | 溫度加熱室模塊
| 尺寸：約L180mm*W140mm*H120mm
溫度加熱室：采用透明有機玻璃加工粘合而成。
盒體：采用1.2mm冷軋鋼板折彎成型，表面靜電噴塑處理。
風扇：40*40*10mm DC12V 風扇 1個
風扇罩：40mm*40mm 1個
熱電阻 PT100/不銹鋼/-20~420度/M8*1.5/L50mm/線長2M屏蔽網：1個
熱電偶：K型 1個
突跳式溫控器：KSD-301 250V/10A 常閉型 60度 1個
端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
| 17 | 霍爾式傳感器模塊
| 霍爾式傳感器
檢測距離：5mm±10%
設定距離：0~4mm
可檢測物體：磁性金屬
響應頻率：0.4kHz
電源電壓：DC12～24V
傳感器支架： 1件 |
| 18 | 電容式傳感器模塊
| 電容式傳感器
檢測距離：8mm±10%
設定距離：0~5.6mm
可檢測物體：導體及電介質體
響應頻率：100Hz
電源電壓：DC12～24V
傳感器支架： 1件 |
| 19 | 電感式傳感器模塊
| 電感式傳感器
檢測距離：4mm
可檢測物體：導體及電介質體
響應頻率：800Hz
電源電壓：DC12～24V
傳感器支架： 1件 |
| 20 | 光電傳感器（漫反射型）模塊
| 光電傳感器
檢測距離：100mm
檢測形式：NPN
響應時間：0.5ms
電源電壓：DC10～30V
傳感器支架： 1件 |
| 21 | 壓力傳感器（氣體)模塊
| 壓力變送器 1個
類型：通用型
螺紋規格:G1/2
輸出信號：4~20MA
量程：1.6MPA
氣源處理元件(調壓閥) 1個
接管口徑：G1/4
調壓范圍： 0.5~0.9MPa
螺紋直通接頭：PC6-02 2個
調壓閥支架：1件
銅制三通： 1件 |
| 22 | 空氣壓縮機
| 輸出功率：≥360W
工作壓力：≥0.6mpa
排氣量：≥40L/min
儲氣罐容積:≥12L |
| 23 | 培訓資源包 | 設備使用說明書
系統綜合說明
傳感器與檢測技術實訓設備使用說明
傳感器應用實訓
實訓注意事項
實訓回路舉例
可實訓項目至少包含以下內容：
熱電偶傳感器應用（PID控制實例）
熱電偶傳感器應用（PLC控制實例）
熱電阻傳感器應用（PID控制實例）
熱電阻傳感器應用（PLC控制實例）
壓力傳感器應用 （儀表控制實例）
電容式傳感器應用（PLC檢測性能)
電容式傳感器應用（PLC檢測性能）
電感式傳感器應用（PLC檢測性能）
磁性開關應用 （PLC檢測性能）
磁性開關應用 （PLC檢測性能）
電容式、電感式、接近型傳感器及磁性開關綜合應用（PLC控制實例）
光敏傳感器應用 （PLC控制實例）
超聲波傳感器應用（PLC控制實例）
光電式傳感器應用（PLC控制實例）
光柵位移傳感器應用（儀表控制實例）
磁柵位移傳感器應用（儀表控制實例）
容柵位移傳感器應用（儀表控制實例）
編碼器應用（儀表控制實例）
旋轉變壓器應用（儀表控制實例）
十五種傳感器綜合應用（PLC+PID+儀表綜合控制實例） |
